Під час виконання складних польотних завдань критично важливою умовою є підтримання безперебійного та максимально стабільного зв’язку між оператором та дроном на значних дистанціях. Професійне застосування виносних антенних систем ефективно вирішує поширену проблему раптової втрати сигналу через надзвичайно складний рельєф місцевості або інтенсивні радіоперешкоди. Цей інноваційний підхід гарантує абсолютну безпеку всього екіпажу, який може постійно залишатися в добре захищеному укритті протягом усього часу пілотування.

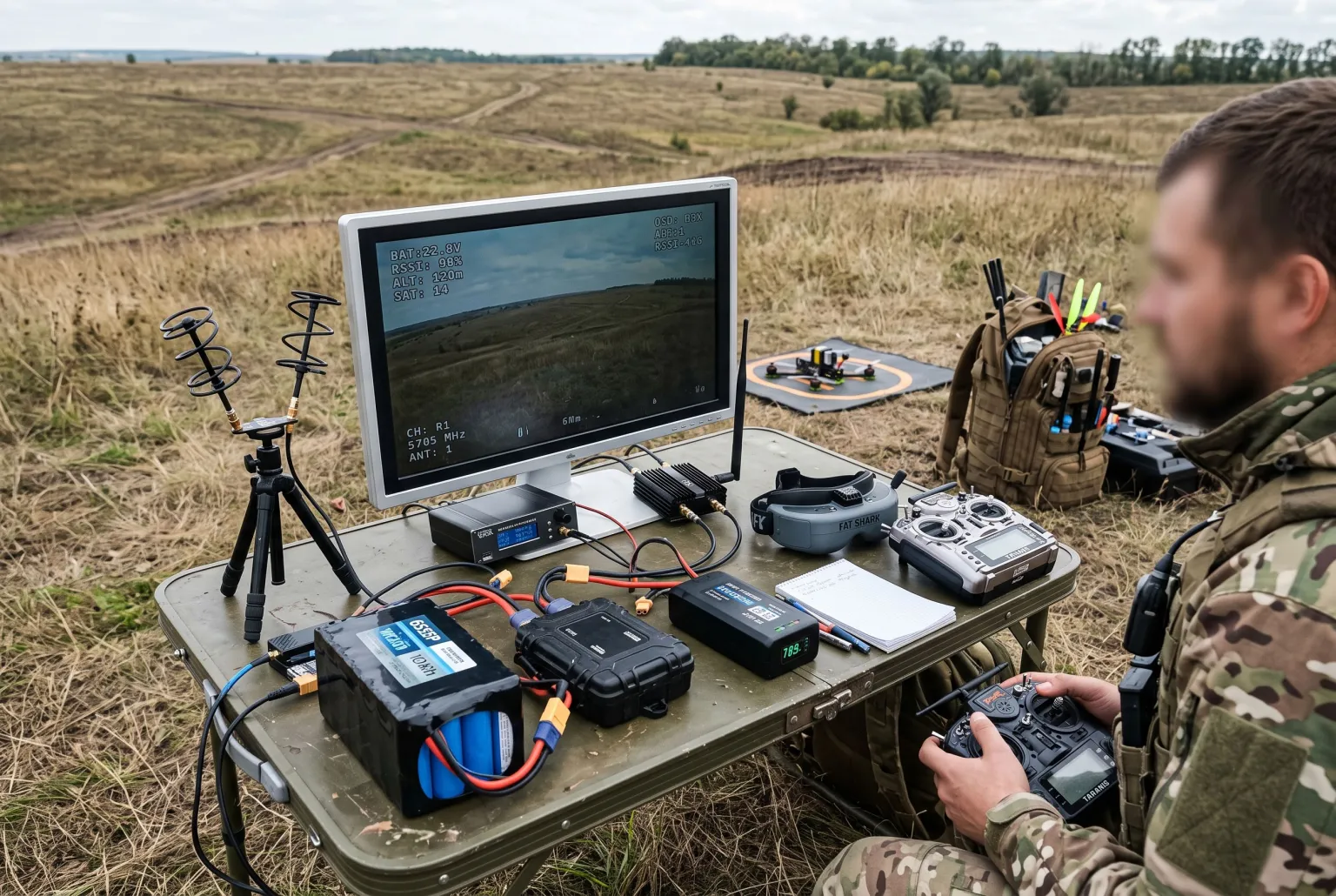

Апаратна база комплексу та ключові компоненти управління
Розгортання надійної інфраструктури для керування сучасними безпілотними апаратами вимагає ретельного підбору всіх необхідних складових частин. Кожен окремий функціональний модуль відіграє вирішальну роль у процесі забезпечення безперервної трансляції даних на базу. Сучасна наземна станція FPV https://skyhub.com.ua/nazemni-stantsii/ формує єдину робочу екосистему, яка поєднує виносні пристрої. Це компонування дозволяє розширити загальний радіус дії комплексу.
Склад типового обладнання:
- Телескопічна щогла. Конструкція висотою до 9 метрів для підняття антен над перешкодами.
- Ретрансляційний блок. Модуль прийому та передачі сигналів для зв’язку з дроном.
- Котушка з кабелем. Лінія довжиною до 50 метрів для з’єднання щогли з укриттям.
- Операторський кейс. Ударостійкий захищений бокс із вбудованим монітором на 17-19 дюймів.
Усі ці високотехнологічні вузли фізично з’єднуються екранованими проводами, що гарантує надійну трансляцію команд управління та відео без затримок.
Робочі діапазони радіочастот та протоколи передачі даних
Стабільність каналу зв’язку безпосередньо залежить від правильного налаштування частот. Для ефективного керування оператори застосовують рознесені смуги радіохвиль, щоб повністю уникнути взаємних перешкод між відео та телеметрією.
Технічні параметри системи:
- Частоти відеоприйому. Використовуються стандарти 4.9 ГГц, 5.8 ГГц або далекобійний діапазон 1.2/1.3 ГГц.
- Радіокерування бортом. Сигнал передається на низьких частотах у межах 700-1100 МГц для кращого проникнення.
- Потужні передавачі. Застосовуються сучасні модулі типу ELRS 868/915 МГц із потужністю випромінювання 2 Вт.
Практична необхідність встановлення зниженого packet rate, наприклад на рівні 50 Гц, дозволяє радикально підвищити надійність зв’язку на великих дистанціях. Такий підхід є набагато ефективнішим рішенням, ніж звичайне пряме нарощування вихідної потужності передавача. Низька швидкість оновлення пакетів гарантує, що кожна команда гарантовано дійде до приймача навіть в умовах сильних шумів.
Збалансоване налаштування цих параметрів формує стійкий канал передачі, який не обривається під час виконання складних маневрів.

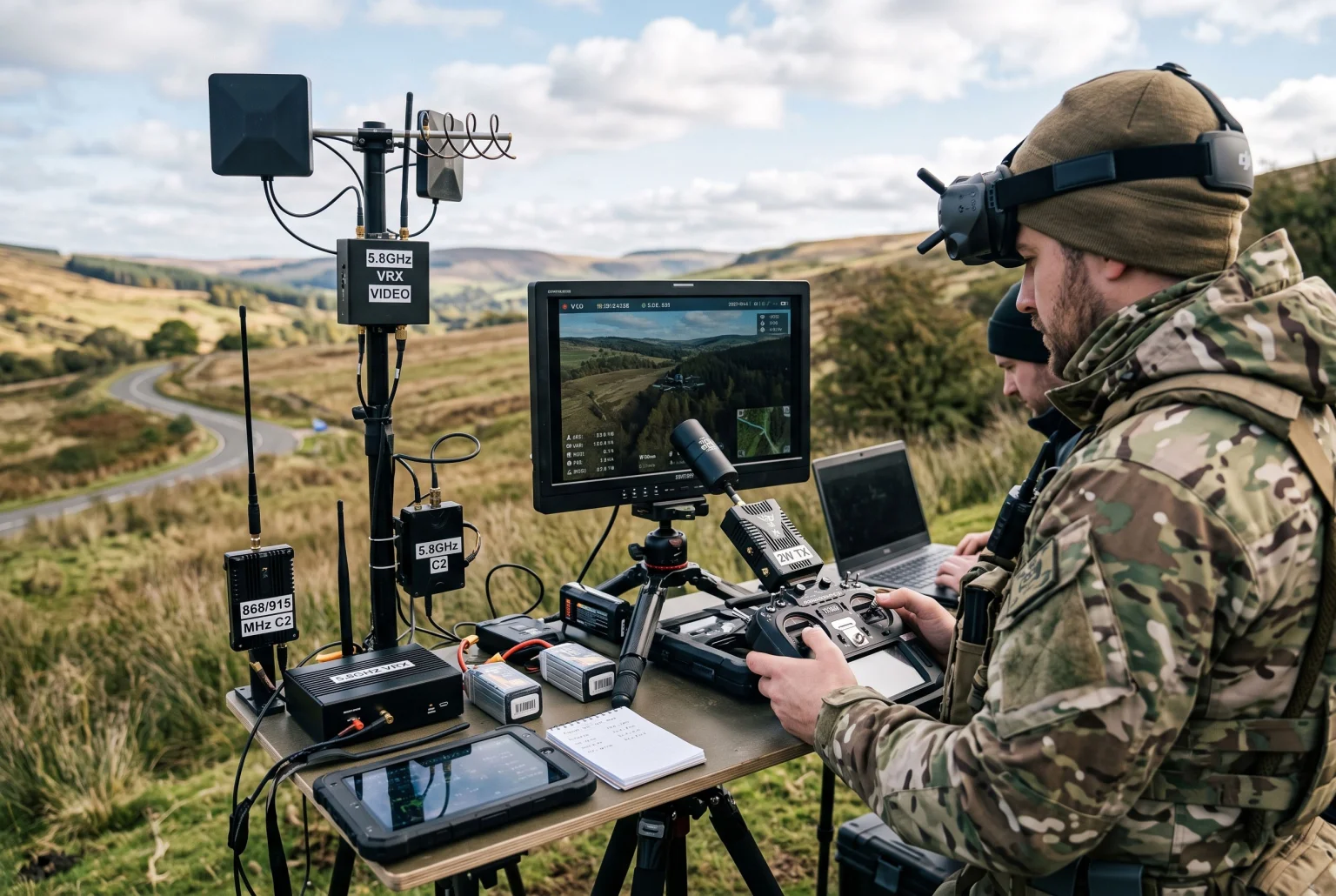

Вплив типу антен та їх поляризації на відеосигнал
Професійна архітектура радіолінку завжди базується на грамотному поєднанні різних типів випромінювачів. Логіка їх використання полягає в тому, що базові всеспрямовані антени обов’язково встановлюються безпосередньо на дроні для забезпечення рівномірного покриття простору під час різких нахилів корпусу. Натомість на телескопічній щоглі жорстко монтуються потужні спрямовані моделі, такі як патч, вузьконаправлений хелікс із підсиленням до 14 dBi або пробивні антени типу ягі. Така конфігурація фокусує всю енергію у вузький промінь для максимальної дальності.
| Всеспрямовані антени | Спрямовані антени |
|---|---|
| Випромінюють радіосигнал рівномірно на всі 360 градусів навколо себе. | Фокусують всю потужність у вузькому секторі для пробиття перешкод. |
| Монтуються на рухомому квадрокоптері для стабільності в динаміці. | Встановлюються на стаціонарній наземній щоглі для прийому відео. |
Надзвичайно критичним аспектом є правильний вибір поляризації антен. Суворе поєднання виключно RHCP з RHCP або LHCP з LHCP є обов’язковою вимогою. Будь-яка розбіжність призводить до втрати значної частини відеосигналу та різкого зменшення ефективного радіуса польоту.
Змішування правої та лівої поляризації створює перехресні перешкоди, які знищують до дев’яноста відсотків корисної потужності передавача.
Правильне узгодження цих технічних елементів формує монолітний радіоканал, який не піддається впливу зовнішніх факторів.
Організація безперебійного живлення в польових умовах
Тривала автономність усього розгорнутого комплексу напряму залежить від загальної ємності джерел енергії. Для стабільного та повного закриття потреб системи найкраще підходять потужні літієві збірки формату 6S2P. Крім того, відмінну практичну ефективність регулярно демонструють зовнішні акумулятори з напругою 7.4V на 12000 mAh.
Ці батареї забезпечують 6-8 годин роботи, паралельно живлячи великі екрани, модулі відеоприймачів VRX та активні бустери.
Яка конфігурація здатна забезпечити стабільний лінк на екстремальних дистанціях
Максимальна дальність ніколи не досягається лише одним окремим параметром, а вимагає суворого балансу всіх складових. Успішний політ потребує оптимальної висоти виносу радіообладнання, ідеального фізичного узгодження випромінювачів та абсолютної енергетичної незалежності апаратури. Крім того, фінальна ефективність такої конфігурації критично залежить від особливостей конкретного рельєфу місцевості. Тільки комплексний підхід до налаштування дозволяє пілоту впевнено виконувати складні маневри в умовах відсутності прямої видимості.
