Стабільна робота силового агрегату безпосередньо залежить від точності показників температурних сенсорів, які контролюють тепловий режим системи охолодження. Несправність цього компактного елемента призводить до серйозних збоїв: від помітної перевитрати пального до критичного перегріву двигуна, що загрожує дорогим капітальним ремонтом. Датчик відіграє ключову роль у комунікації з електронним блоком управління (ЕБУ), оскільки саме на основі його сигналів комп’ютер коригує склад паливно-повітряної суміші та встановлює кут випередження запалювання.
Принципи функціонування та розміщення сенсора
В основі роботи пристрою лежить фізичний принцип зміни електричного опору провідника під впливом термічних факторів. Сучасні автомобільні датчики оснащені напівпровідниковим резистором — термістором. Коли антифриз нагрівається, опір деталі змінюється, що фіксується блоком управління як певний показник температури. Найчастіше виробники використовують термістори типу NTC, де опір стрімко падає при підвищенні температури, проте існують і PTC-елементи з оберненою залежністю. Конструктивно пристрій захищений латунним або мідним корпусом для швидкої теплопровідності та має пластиковий роз’єм для підключення проводки.

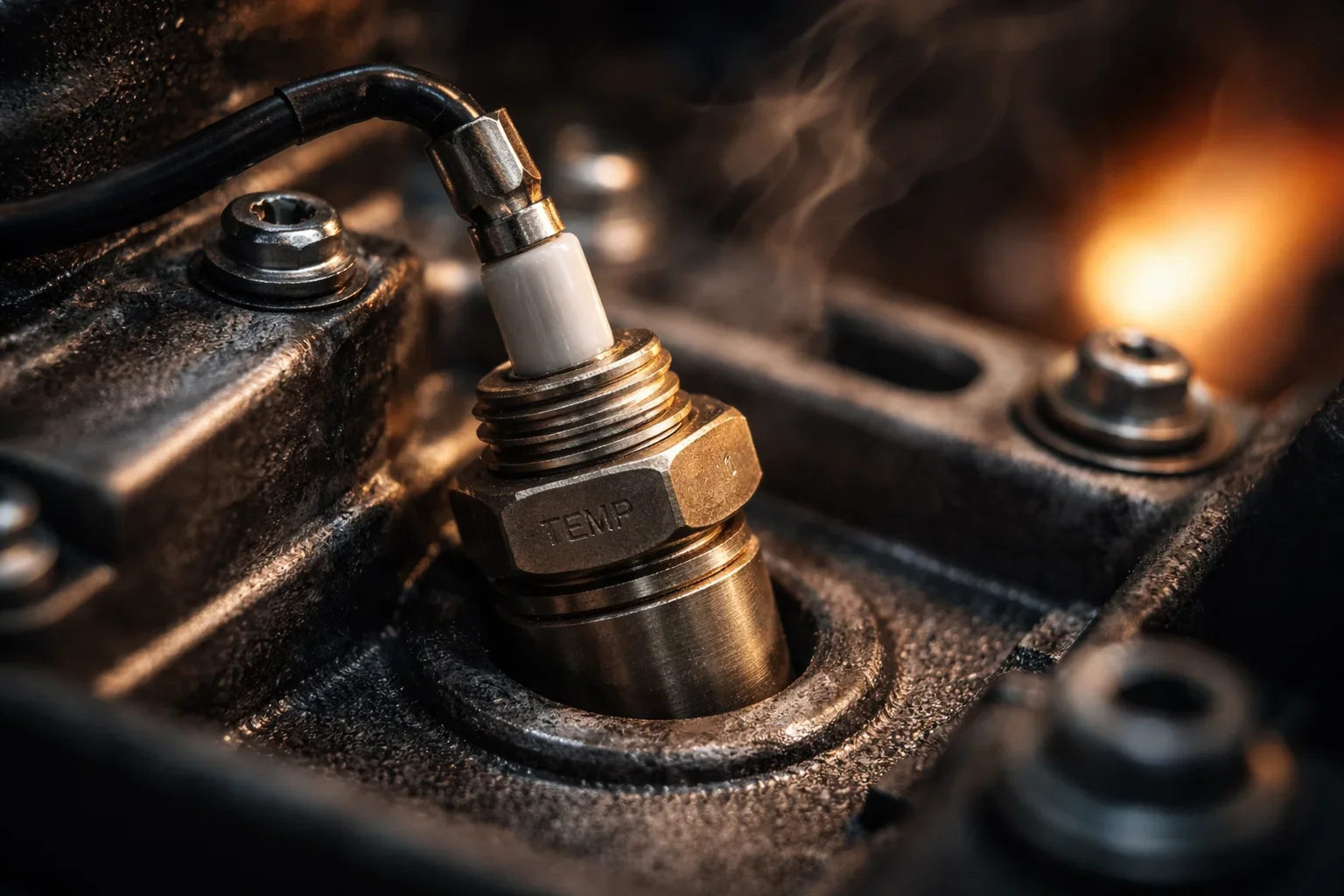

Для отримання максимально точних даних сенсор монтують у місцях інтенсивної циркуляції теплоносія. Найпоширенішими точками локалізації є корпус термостата або головка блоку циліндрів безпосередньо біля вихідного патрубка. У деяких моделях авто, наприклад, популярних на autodoc.ua, можна зустріти здвоєні датчики або два окремих сенсори: один передає дані на приладову панель, а інший — суто для потреб ЕБУ.
Конструктивні параметри пристрою:
- Кількість контактів. Двоконтактні моделі зазвичай працюють виключно на ЕБУ, тоді як чотириконтактні поєднують функції інформування водія та управління двигуном.
- Тип корпусу. Металева різьбова частина забезпечує надійне вкручування та герметичність системи під тиском.
- Матеріали. Використання термостійкого пластику в зоні клем запобігає деформації пристрою при робочих температурах понад 100°C.
Методика візуального огляду та первинна перевірка
Перш ніж переходити до складних інструментальних вимірювань, необхідно ретельно оглянути деталь на наявність механічних пошкоджень. Часто причиною некоректних даних є банальне забруднення або порушення герметичності системи. Потрібно звернути увагу на стан ущільнювального кільця, оскільки мікротріщини в гумі спричиняють витік антифризу, що змінює теплообмін у зоні чутливого елемента. Також критично важливо оцінити цілісність дротів, які підходять до роз’єму, адже вібрації двигуна можуть призвести до перетирання ізоляції та замикання на масу.
Зовнішні дефекти та ознаки:
- Наліт окислення. Зеленкуватий або білий наліт на мідних клемах суттєво підвищує перехідний опір, викривляючи реальний сигнал.
- Тріщини пластику. Деформація верхньої частини датчика свідчить про його перегрів або старіння матеріалу, що порушує електричний контакт.
- Стан проводки. Наявність оголених жил або заломів біля самого штекера часто є основною причиною помилок діагностики.
Якщо візуальних дефектів не виявлено, варто перевірити надійність фіксації роз’єму в гнізді. Поганий контакт через розхитані фіксатори може створювати ілюзію несправності самого сенсора, хоча проблема полягає в електричному ланцюзі.
Діагностика опору за допомогою мультиметра
Для об’єктивної оцінки працездатності сенсора необхідно демонтувати його з автомобіля та провести серію замірів при різних температурах. Це дозволяє порівняти фактичні дані з еталонними характеристиками, які зазвичай вказуються в технічній документації до конкретної марки авто. Мультиметр слід перевести в режим вимірювання опору (Оми) та під’єднати щупи до робочих контактів датчика. Важливо пам’ятати, що вимірювання проводяться лише на повністю справному ланцюзі самого приладу.
| Температура середовища | Нормативний діапазон опору |
|---|---|
| 20°C (холодний двигун) | 2000 — 3000 Ом |
| 80°C (робоча температура) | 250 — 350 Ом |
| 100°C (критичний нагрів) | 150 — 200 Ом |
Перевірка напруги живлення та сигналу ланцюга
Діагностику електричного кола можна виконати безпосередньо на автомобілі, не викручуючи сенсор із блоку. Для цього необхідно від’єднати штекер від датчика, увімкнути запалювання та виміряти напругу на контактах, що йдуть від ЕБУ. Стандартне значення для більшості систем становить 5В. Якщо напруга відсутня або суттєво нижча, проблему слід шукати в обриві проводки або несправності самого блоку управління.
Важливо. Вимірювання проводяться при увімкненому запаленні, але надітому роз’ємі (метод проколювання дротів або використання перехідників).
При підключеному датчику напруга повинна змінюватися плавно в міру прогреву двигуна. Наприклад, на холодному старті вольтметр покаже близько 3 — 4В, а з досягненням робочої температури це значення впаде до 0.5 — 1В. Різкі стрибки вольтажу під час прогреву вказують на внутрішній дефект термістора.
Термічний тест із контрольованим нагріванням
Найбільш точним методом лабораторної перевірки вважається спосіб з використанням водяної бані, відомий серед майстрів як методика “каструлі”. Для цього датчик занурюють у воду так, щоб рідина покривала лише металеву частину, не потрапляючи на контакти. Паралельно у воду опускають точний термометр для контролю реальних значень нагріву.
Воду поступово підігрівають, фіксуючи зміни опору кожні 10 — 20 градусів. Головний критерій справності — лінійність і плавність зміни показників. Якщо в певний момент мультиметр показує нескінченність (обрив) або нуль (коротке замикання), такий сенсор підлягає негайній заміні, оскільки він видає помилкові дані ЕБУ в критичних режимах.
Особливу увагу слід приділити перевірці в діапазоні 85 — 95 градусів. Саме в цій зоні найчастіше проявляються приховані дефекти, які змушують вентилятор охолодження спрацьовувати занадто пізно або не вмикатися зовсім, що призводить до закипання антифризу.
Використання діагностичного сканера OBD2
Електронна діагностика за допомогою адаптера типу ELM327 та програмного забезпечення (наприклад, Torque або Car Scanner) дозволяє побачити ситуацію очима бортового комп’ютера. Це найшвидший спосіб виявити логічні помилки системи без розбирання вузлів автомобіля.
Порядок дій при комп’ютерній перевірці:
- Підключення адаптера. Вставте пристрій у роз’єм OBD2, який зазвичай знаходиться під рульовою колонкою.
- Вибір параметру. У додатку знайдіть пункт Coolant Temperature (Температура ОР).
- Аналіз даних. На холодному автомобілі, який простояв ніч, показники датчика повинні збігатися з температурою повітря на вулиці.
Якщо сканер показує від’ємну температуру (наприклад, -40°C) або надто високу (понад 120°C) на непрацюючому двигуні, це явна ознака обриву або замикання в ланцюзі. Також сканер допоможе розшифрувати специфічні помилки, такі як P0115 (несправність ланцюга) або P0117 (низький рівень сигналу).
Чи варта самостійна діагностика витрачених зусиль?
Рішення про самостійну перевірку має базуватися на доступності необхідних інструментів, таких як мультиметр або OBD-сканер, та зручності розташування деталі під капотом. У більшості випадків процедура займає не більше 30 — 40 хвилин і дозволяє точно локалізувати проблему, уникнувши безпідставної заміни термостата чи помпи. Проте варто пам’ятати, що робота з електрикою та гарячим антифризом вимагає обережності: некоректні заміри через поганий контакт можуть призвести до неправильних висновків, тому точність у кожному кроці є критично важливою для успішного результату.
